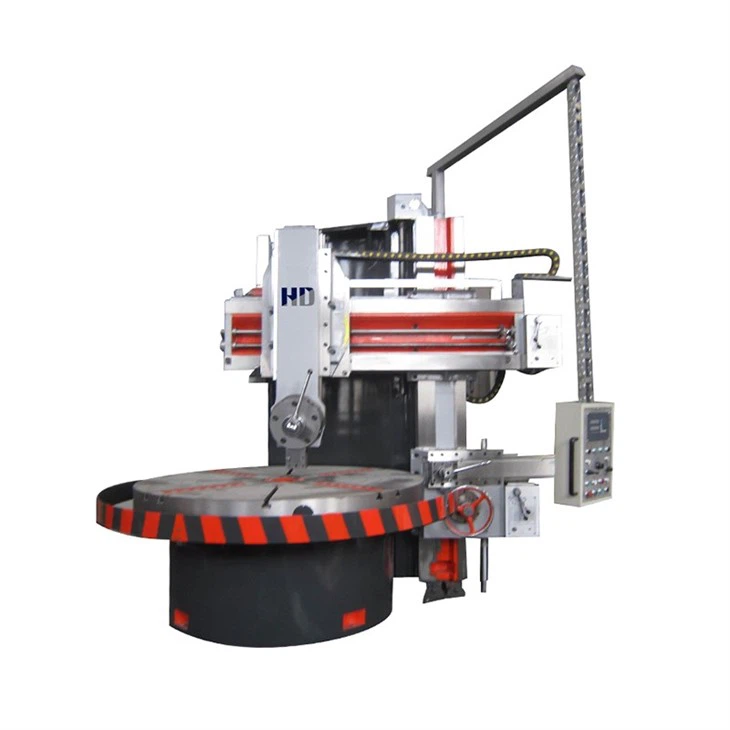

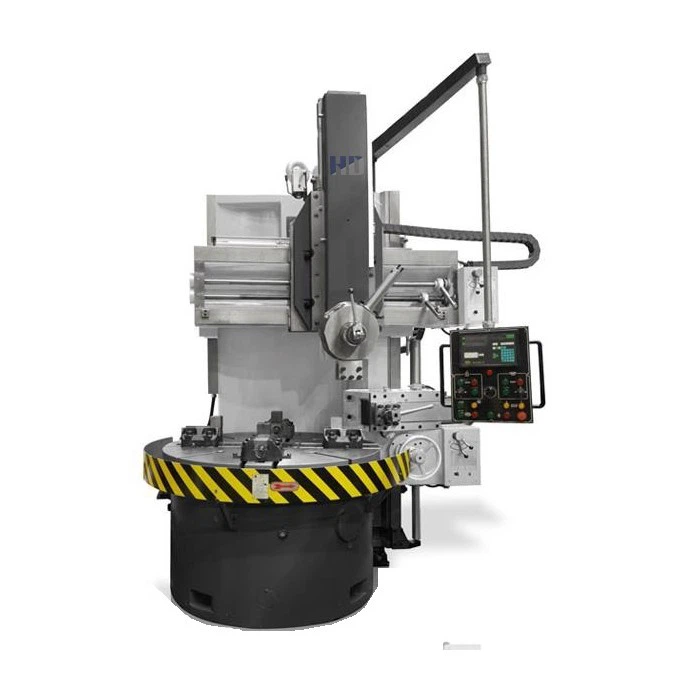

Modèl C5112/C5116/C5120, C5123/C5126 sèl kolòn vètikal machin se apwopriye pou kouto asye gwo vitès, kouto carbure ak tout kalite kouto pèfòmans segondè, ki ka fè ki graj epi fini vire pou andedan ak deyò silendrik, konik, fen figi. , grooving ak elatriye.

Paramèt spesifikasyon

Spesifikasyon		Inite	C5112	C5116	C5120	C5123	C5126
Max.cutting dyamèt pòs zouti vètikal		manm	1250	1600	2000	2300	2600
Max.cutting wotè		manm	1000	1000/1400	1250	1350	1600
Travay tab	dyamèt	manm	1000	1400	1800	2000	2250
	max. chaje	t	3.2	5	8	8	10
	ranje vitès	eksplwatasyon	6.3-200	5-160	3.2-100	3.2-100	2-63
	ranje etap	etap	16	16	16	16	16
	max. koupl	koun. m	17.5	25	25	25	35
Pòs zouti vètikal	manje sonnen	mm/min	0.8-86	0.8-86	0.8-86	0.8-86	0.8-86
	etap manje	etap	12	12	12	12	12
	koupe fòs	kounm	20	25	25	25	25
	vwayaj vètikal	manm	650	800/1000	800/1000	800/1000	1000
	vwayaj orizontal	manm	700	915	1200	1300	1500
	ang balanse	degre	±30	±30	±30	±30	±30
Pòs zouti bò	ranje manje	mm/min	0.8-86	0.8-86	0.8-86	0.8-86	0.8-86
	koupe fòs	kounm	20	20	20	20	20
	vwayaj vètikal	manm	900	900	900	900	900
	vwayaj orizontal	manm	630	630	630	630	630
Vètikal (bò) tourèl vitès vwayaj rapid		m/min	1.8	1.8	1.55	1.55	1.55
Cross travès vwayaj		manm	650	650/1050	850	1050	1250
Gwosè seksyon ba zouti		manm	30*40	30*40	40*40	40*40	40*40
Pouvwa motè manje		teknoloji	1.3/1.8	1.3/1.8	1.3/1.8	1.3/1.8	1.3/1.8
Motè prensipal la		teknoloji	22	30	30	30	37
Pwa machin		t	8.5	12.4/14.8	17	18	26/28
Dimansyon jeneral (L * W * H)		manm	23602280 2800	28302670 3010	32002800 3250	32102850 3300	33004000 3500

Metòd enstalasyon

Mete bon rapò sere a tou pre vis pye a nan machin vètikal, mete zouti nan machin sou bon rapò sere a ajiste, byen ajiste perpendicularity a pou nivo enstalasyon an ak kolòn vètikal gid fason nan zouti machin. (Mete nivo enstriman an sou règ plat la ak apiye kont vètikal kolòn gid fason separeman, pran Max. diferans aljebrik nan yo).

Vide beton an nan twou fondasyon an apre ajiste machin vètikal byen. Apre konkrè a fè tèt di toujou, tache vis pye vètikal machin lan, epi tcheke presizyon debaz nan zouti machin ankò, konekte sèk elektrik la jan pou chak desen elektrik koneksyon an, epi tcheke direksyon wotasyon motè prensipal la ta dwe an konfòmite ak flèch la. nan kouvèti senti a. Tcheke si direksyon mouvman an pou manje rapid la ak leve gwo bout bwa a kòrèk, Lè sa a, tcheke konplè presizyon nan zouti machin dapre sètifika presizyon nan zouti machin sa a.

Metòd operasyon

Kòmanse ponp lwil la premyèman anvan ou aktive machin vètikal la

1. Vitès-chanje nan tab k ap travay ka fèt sèlman lè tab k ap travay sispann. Pwemyeman pouse bouton an "pindle prensipal sispann" sou estasyon an bouton lè chanje vitès la, Lè sa a, Thorne switch la vitès pre-seleksyon nan revolisyon ki nesesè yo, peze bouton "prensipal spindle vitès-chanje", servo prensipal la motè spindle otomatikman, nan sa a. tan segondè presyon lwil oliv pouse jouk bèf la déplacement, peze "pindle prensipal pi devan wotasyon" bouton apre lanp lan siyal se klere, k ap travay tab reyalize vitès la wotasyon yo mande yo.

2. Echanj kantite manje nan pòs zouti bò ka opere dapre etikèt la kantite lajan manje sou bwat la manje, premyèman chwazi Kovèti pou ki ba (I) oswa Kovèti pou segondè (II) nan motè a manje (motè manje se motè doub-vitès). Vire pòs zouti bò oswa pòs zouti vètikal nan pozisyon ki endike a dapre etikèt chanjman manch lan. Lè sa a, chwazi direksyon manje a vle ak "chanjman kwa" nan detantè a zouti vètikal oswa bò sou kanpe bouton an pandye, ak Lè sa a, peze bouton an "manje" nan pòs la vètikal ak bò zouti pou jwenn kantite lajan an manje ki nesesè. Konvèsyon an nan manje ka te pote soti lè tab travay la wotasyon oswa sispann. Men, gen manje sèlman apre tab travay la wotasyon.

3. Rapid inching oswa rapid deplase nan vètikal & bò zouti pòs, premyèman sèvi ak "kwa-switch la" yo chwazi direksyon, pòs zouti ka reyalize inching lè inching bouton rapid nan pòs vètikal oswa bò zouti. Pòs zouti ka reyalize rapid deplase si peze bouton an rapid, rapid-vitès deplase sispann lè detachman bouton sa a.

4. Lè yon sifas koube bezwen machin manyèlman pa pòs zouti vètikal, jis pote li nan manch (18) oswa (19), Lè sa a, sifas koube ka fè manyèlman.

5. Lè crossbeam leve ak tonbe, ta dwe deplase pòs zouti vètikal la nan pozisyon nan baton an vis leve, peze desann bouton an nan crossbeam "moute" oswa "desann", pou ke travès la ka monte ak tonbe. Crossbeam sispann lè detachman bouton an. Crossbeam leve ankò pou yon distans apre tonbe.
