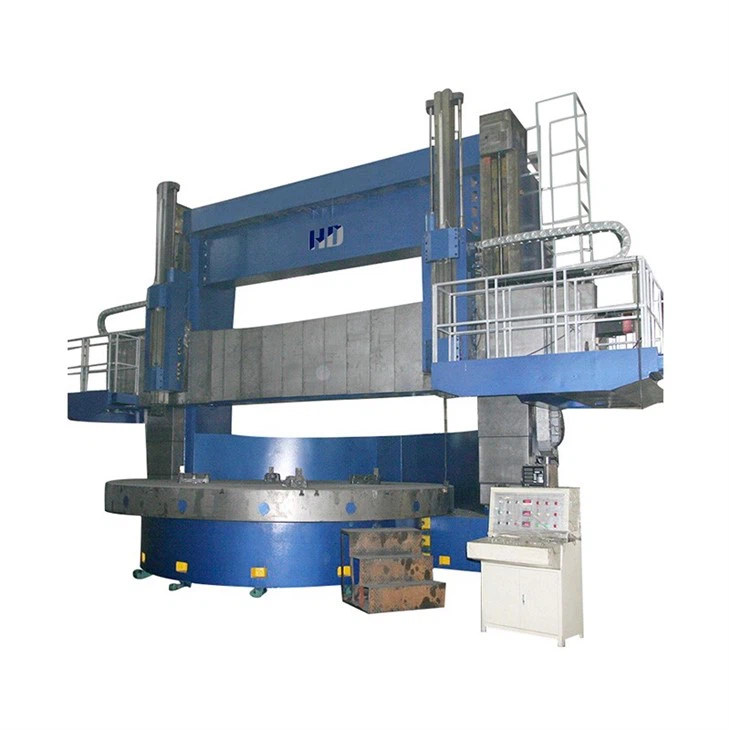

Modèl C5225/ C5232/ C5235/ C5240/ C5250/ C5263 doub kolòn vètikal tour se apwopriye pou machin ki graj ak amann nan metal fer, ki pa FERROUS ak kèk pati ki pa metal ak gwo vitès asye ak zouti alyaj difisil. Li ka trete sifas enteryè ak ekstèn silendrik, figi fen, sifas enteryè ak ekstèn konik, ak grooving.

Paramèt spesifikasyon

Spesifikasyon	Inite	C5225	C5232	C5235	C5240	C5250	C5263
Max. koupe dyamèt	mm	2500	3200	3500	4000	5000	6300
Max. koupe wotè	mm	1600/ 2500	1600/ 2500	1600/ 2000	1600/ 2500	2000/ 3150	3150/ 4000
Worktable dyamèt	mm	2250	2830	2830	2830/ 3600	4000/ 4500	4500/ 5700
Max. Chaje pwa	t	10/16/20	10/16/20	20	20/32/50	32/50	50/100
Worktable max. koupl	kn.m	63	63	63	63	70	100
Ranje vitès Worktable	rpm	2-63	2-63	2-63	0.5-40	0.5-40	0.5-38
Etap Worktable	etap	16	16	16	16	16	16
Dwa zouti pòs koupe fòs	kn	35	35	35	35	35/50	50/80
Zouti pòs vwayaj orizontal	mm	1400	1700	1900	2150	2765	3450
Zouti pòs vwayaj vètikal	mm	1000/ 1400	1000/ 1250	1000/ 1250	1000/ 1400	1250/ 1600	1600/ 2000
Crossbeam vwayaj	mm	1250/ 2150	1250/ 2150	1250/ 1650	1250/ 2150	1500/ 2650	2650/ 3500
Motè prensipal la	kw	55	55	55	55	55/75	75/110
Pwa machin	t	32/34/36	39/42	40/43	43/45/48	60/65/70	118/178
Dimansyon tour (LWH)	mm	518047004800	600048605000	640050505200	690052005700	920058005800	1150075009300

Karakteristik pwodwi

1. Avanse konsepsyon modilè, pwodwi inivèsèl, teknoloji ki gen matirite, presizyon ki estab ak bon jan kalite serye.

2. Distribisyon lou ak segondè klas ki fèt pa fondri pwòp, swiv byen tretman chalè.

3. Hardened guideway pa machin siplemantè-frekans endiksyon (pi wo pase HRC50). Glisman gid. Konbine ak woulèt sou ray kwa a.

4. PLC kontwòl fèt pa OMRON Japon Fine layout ak kabl nan kabinè. Espesyal atansyon chwazi eleman pou super fyab.

5. Estasyon idwolik separe, fasil pou konfigirasyon, antretyen chak jou ak reparasyon.

6. DRO ak balans se estanda.

7. Angrenaj ki baze sou tè a nan bwat la pou asire gwo presizyon, bri ki ba ak lavi ki long.

8. De kalite tab gid ki disponib, sa vle di, presyon estatik dinamik ak presyon estatik pi bon kalite.

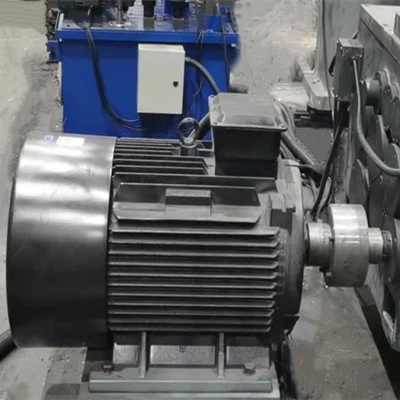

Mekanis transmisyon prensipal la

Kondwi prensipal la nan zouti machin nan se yon motè komen AC, ki kondwi pa angrenaj pou diminye vitès, ak silenn idwolik la kondwi fouchèt la chanjman pouse angrenaj yo pou chanje angrenaj, se konsa ke tab la ka jwenn vitès ki nesesè yo.

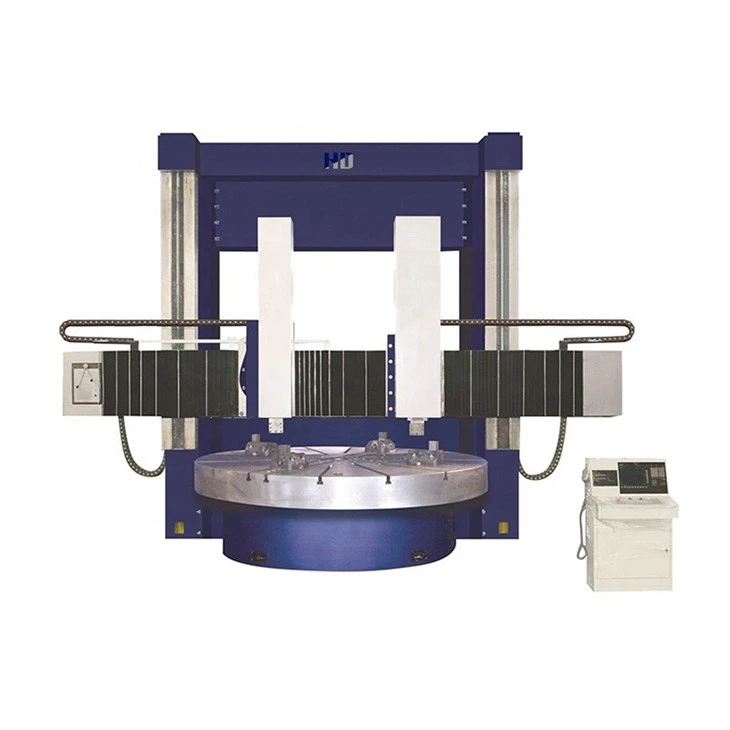

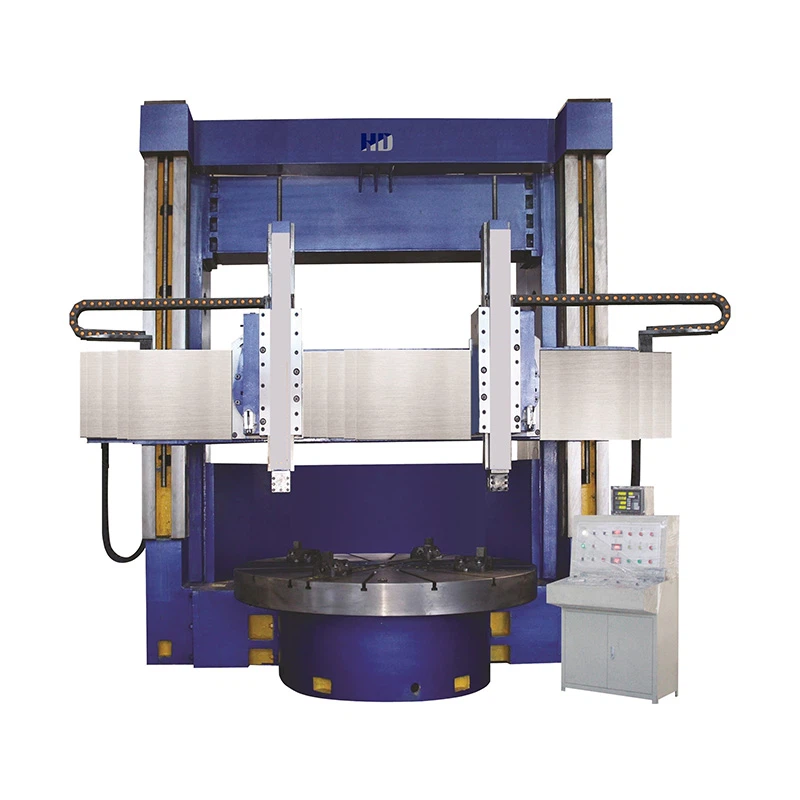

Layout an jeneral nan zouti nan machin

Zouti machin sa a konpoze de kolòn vètikal, bwat prensipal, tab travay, mekanis leve gwo bout bwa, pòs zouti vètikal gòch ak dwa, sistèm elektrik, sistèm idwolik, elatriye. Zouti machin nan adopte yon estrikti kalite gantry, se sa ki de kolòn vètikal yo. konekte ak de bò tab travay la, bwat prensipal la fèmen dèyè tab travay la, gwo bout bwa a deplase monte ak desann sou tren gid kolòn vètikal la, ak pòs zouti vètikal gòch la ak pòs zouti vètikal dwat yo. ranje sou gwo bout bwa a, ka fè orizontal ak vètikal manje ak mouvman rapid. Se zouti nan machin ekipe ak yon estasyon bouton, ak operasyon prensipal yo sou zouti nan machin yo konsantre sou estasyon an bouton.
