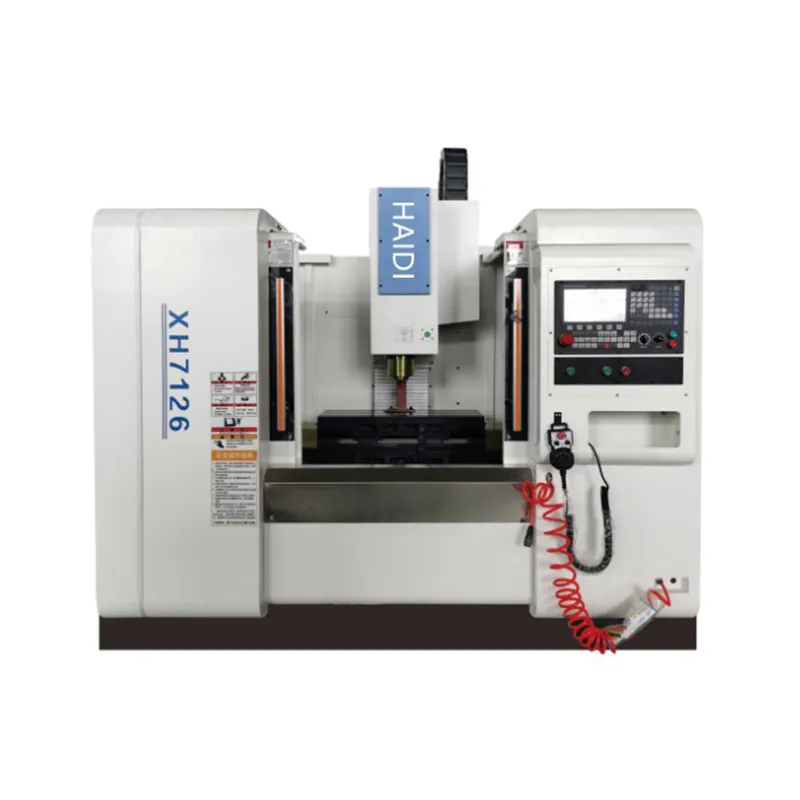

Modèl XH7126/ XH7136/ XH7145/ VMC850/ VMC1160/ VMC1370/ VMC1580 cnc vètikal D' sant ka reyalize divès pati konplèks tankou disk, plak, kokiy, kam, mwazi, elatriye yon sèl-fwa blocage, perçage konplè, fraisage, raz, , reaming, tapping ak lòt pwosesis, apwopriye pou pwodiksyon an nan milti-varyete, ti ak mwayen ki menm gwosè ak pwodwi, epi yo ka montre siperyorite li yo pou pwosesis la nan pati konplèks ak segondè-presizyon; Li apwopriye pou pwosesis otomatik efikas ak segondè-presizyon nan pati ti ak mwayen gwosè nan ansèyman, espas aeryen, militè ak defans nasyonal, otomobil ak motosiklèt, machin konstriksyon, refrijerasyon petrochimik, stock woule ak lòt endistri yo.

Paramèt spesifikasyon

Spesifikasyon	Inite	XH7126	XH7136	XH7145
Vwayaj aks X	manm	450	900	600
vwayaj aks Y	manm	320	360	450
Z aks vwayaj	manm	420	480	500
Max. vitès file koton	eksplwatasyon	6000	8000	8000
Pouvwa motè koton	teknoloji	3.7/5.5	5.5	5.5/7.5
Cône spindle		BT40	BT40	BT40
Gwosè worktable	manm	800*260	1250*360	800*450
Worktable kote yo pote	kg	200	400	500
Vitès travès rapid (x/y/z)	m/min	15/15/15	10/10/8	24/24/18
Vitès manje	mm/min	1-6000	1-6000	1-10000
Pozisyon presizyon	manm	±0.008	0.02	±0.008
Repetebilite	manm	±0.006	0.01	±0.005
Chanje zouti		16 kalite disk	16 kalite disk	16 kalite disk
Gwosè dimansyon	manm	210017591960	306023371960	232121101892
Pwa machin	kg	2500	3800	4200

Atik	Inite	VMC855	VMC1160	VMC1370	VMC1680
Vwayaj aks X/Y/Z	manm	800/550/550	1100/600/600	1370/700/700	1600/800/700
Distans ki soti nan fen nen file koton ak tab travay	manm	120-670	100-700	160-860	140-840
Distans ki soti nan sant spindle a gid kolòn	manm	595	655	783	937
Gwosè travayab (L * W)	manm	1000*500	1200*600	1400/1500*700	1700*800
Max. Worktable chaje	kg	600	800	1400	1800
T-slot (No.-W × D)	No / mm	5-18*90	5-18*100	18.515050	5-18*125
Cône spindle	manm	BT40	BT40	BT40% 2FBT50	BT50
Maksimòm vitès axe	eksplwatasyon	8000	8000	8000/6000	8000
Mòd kondwi spindle		Kalite senti	Kalite senti	Kalite senti	Kalite senti
X/Y/Z vitès rapid	m/min	36/36/24	30/30/24	24/24/24	20/20/20
Max. Koupe ranje vitès manje	mm/min	10000	10000	10000	10000
Kapasite magazin zouti	zouti	24	24	24	24
Max pwa zouti	kg	8	8	8/15	15
Zouti chanje tan	segondè	2	2	2/4	4
Pouvwa motè koton	teknoloji	7.5/11	11/15	11/15	15/18.5
X/Y/Z pozisyon aks presizyon	manm	±0.006	±0.006	±0.006	±0.006
X/Y/Z aks repete pozisyon presizyon	manm	±0.004	±0.004	±0.004	±0.004
Gwosè machin (L × W * H)	manm	260024002550	330025002700	372924353020	392426583020
Pwa machin	T	5.5	7.5	9/11	13

Karakteristik pwodwi

Sant D' Vètikal adopte Layout ankadreman vètikal, kolòn vètikal la fiks sou kabann lan, headstock la deplase monte ak desann sou kolòn vètikal la (direksyon Z), cha a deplase longitudinal sou kabann lan (direksyon Y), ak tab travay la deplase lateralman ansanm. cha a (direksyon X). Kabann lan, tab travay, chèz glisman, kolòn vètikal, bwat spindle ak lòt pati gwo yo te fè nan gwo-fòs materyèl jete fè, ak fòm nan se pwosesis sab résine, ak estrès la soulaje pa de tretman aje.

Koton an adopte gwo vitès ak gwo presizyon inite file koton ak zouti otomatik aparèy frape. Koton an adopte estrikti sant mouche. Anvan w chanje zouti a, yo netwaye twou a ak manch zouti a pou retire rezidi yo epi asire gwo presizyon ak frigidité file koton an. Refwadisman machin lè l sèvi avèk ponp refwadisman koule, gwo presyon chip ak refwadisman konplè. Lubrification zouti pou machin adopte ponp elektrik santralize aparèy lubrification otomatik, distribisyon ak quantitative otomatik lubrification tanzantan nan vis plon ak sifas tren gid, ki estab ak serye.

X, Y, Z gid twa-fason adopte pè gid lineyè, ki fabrike pa Taiwan Shangyin / Yintai, anpil amelyore presizyon nan machin ak efikasite k ap travay nan zouti machin. Manje twa-fason adopte gwo anplasman, vis boul wo-presizyon, motè servo twa-aks la ak vis plon an adopte fòm koneksyon dirèk la, enpòte kouple elastik ki pa klè, transmisyon pa gen okenn clearance, inèsi wotasyon an piti. , rèd transmisyon an wo, asire presizyon nan pozisyon nan zouti nan machin; Vis plon an sipòte pa estrikti pre-tansyon, ki redwi anpil enfliyans nan deformation tèmik sou presizyon nan zouti machin pandan operasyon tan long.
